Membuat Jaringan Sederhana Antara Server dengan PC dan Membuat Websitenya (Jaringan Komputer)

Assalamu'alaikum warahmatullahi wabarakatuh

Postingan kali ini agak berbau laboratorium, emang sih postingan ini saya ambil dari Laporan Akhir Praktikum saya.hehe :) Nah, langsung saja ke TeKaPe !

Cekidot :p

Pada praktikum Jaringan Komputer pertemuan ke-1, saya berkesempatan mempelajari cara membuat suatu jaringan antara computer ke computer dan antara server ke computer. Untuk laporan akhir praktikum pertemuan ke-1, saya ditugaskan untuk membuat jaringan antara server ke computer dan membuat websitenya. Berikut penjelasannya:

·      Untuk memasukkan server dan juga PC, kita mengambilnya dari toolbox yang terdapat pada bagian pojok kiri bawah lembar kerja yang, pilih yang End Devices atau kita cukup menekan kombinasi tombol keyboard Ctrl+Alt+V, lau pilih PC-PT untuk memasukkan PC dan pilih Server-PT untuk memasukkan servernya.

·      Untuk memasukkan switch, kita mengambilnya dari tool Switches atau kita cukup menekan kombinasi tombol keyboard Ctrl+Alt+S, lalu pilih salah satu diantaranya.

·      Setelah komponen yang dibutuhkan sudah dimasukkan, hubungkan komponen-komponennya dengan menggunakan kabel straight. Dan untuk memasukkan kabelnya, kita dapat mengambilnya dari tool Connections atau kita cukup menekan kombinasi tombol keyboard Ctrl+Alt+O, lalu pilih Copper Straight-Through.

Gambar 1

·      Setelah semua komponen sudah dihubungkan seperti yang terlihat pada Gambar 1, langkah selanjutnya adalah mengatur IP Configuration dari si server.

·      Klik 2 kali pada severnya, maka akan muncul kotak dialog baru, lalu atur setting dari DHCP yang terdapat pada tab Config hingga menjadi seperti yang terlihat pada Gambar 2.

Gambar 2

·      Default Gateway dan DNS Servernya kita beri nilai 192.168.0.1, setelah kita save maka Start IP Address, Subnet Mask, dan maximum number of Usersnya akan berubah secara otomatis.

·      setelah itu, klik 2 kali pada PC dan klik IP Configurationnya dan pilih DHCP, maka akan secara otomatis PC meminta IP Address kepada server. Seperti yang terlihat pada Gambar 3.

Gambar 3

·      Lakukan hal yang sama untuk PC yang lainnya.

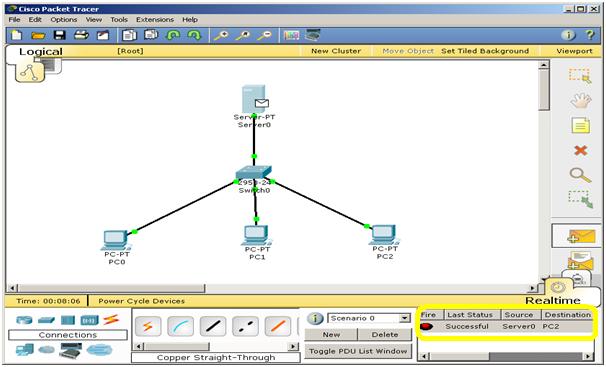

·      Setelah semua PC memiliki IP Addressnya masing-masing, lakukan pengujian koneksi dengan mengirimkan tool yang berbentuk surat dari server ke PC atau dari PC ke PC, akan muncul pemberitahuan (successful) pada pojok kanan bawah jika koneksi sudah benar. Seperti yang terlihat pada Gambar 4.

Gambar 4

·      Maka selesai tahap untuk membuat jaringan dari server ke PC

Sekarang tahap untuk membuat websitenya dari server agar dapat diakses oleh PC. Berikut penjelasannya:

·      Lanjutkan pekerjaan dari proses pembuatan jaringan dari server ke PC.

·      Klik 2 kali pada severnya, maka akan muncul kotak dialog baru, lalu atur setting dari DNS yang terdapat pada tab Confignya.

·      Pada Namenya kita isi sesuai dengan keinginan kita, disini saya member nama “praktikum”. Lalu pada Addressnya isi dengan angka yang sebelumnya telah kita masukkan pada DHCP, saya memberikan nilai 192.168.0.1, karena pada saat awal proses pemberian IP di DHCP saya memberikan nilai 192.168.0.1, tampilan akan seperti yang terlihat pada Gambar 5.

Gambar 5

·      Setelah mengatur DNSnya, selanjutnya kita harus mengatur HTTPnya, hapus semua isian defaultnya, ganti dengan koding html seperti yang terlihat pada Gambar 6.

Gambar 6

·      Setelah selesai, masuk ke tab Desktop yang ada pada PC, lalu pilih Web Browser dan masukkan alamat URLnya, yaitu 162.168.1.1

·      Maka akan terlihat tampilan seperti yang terlihat pada Gambar 7.

Gambar 7

·      Selesai sudah tahap untuk membuat jaringan dari server ke PC dan juga membuat website.

Mungkin kali ini cukup sekian, jika ada kesempatan insyaAllah akan saya share lagi postingan yang lainnya. Semoga postingan ini bermanfaat. Terima Kasih :)

Ini file .pkt -nya jika kawan bloggers butuh referensinya [ klik ]

Wassalamu'alaikum warahmatullahi wabarakatuh
